X 射线衍射

X 射线衍射（XRD）是一种用于剖析固体材料晶体学特性的重要技术手段。借助该技术，不仅能够获取材料及薄膜的结构信息，还能探究样本中晶体相的构成、缺陷程度、多层薄膜结构的层厚、薄膜制备过程产生的应力、颗粒尺寸与取向，以及多层结构中层间晶格匹配情况等关键特征 。

XRD 的工作原理是基于 X 射线从样本表面反射，以此解析材料的晶体结构。多晶材料内部存在大量随机取向的颗粒，各颗粒中的原子呈晶体平面排列。不同晶体结构采用 Miler 下标进行描述，例如立方体结构需 3 个下标，六边形结构则需要 4 个下标。这些晶格平面构成参考网格，用于定位晶体结构中的原子。对于特定的 Miler 下标集合，相邻两个晶格平面间的距离被称为平面间距 d，该数值由平面方向与晶体颗粒成分共同决定，且与 X 射线波长处于相近数量级。正是利用晶体材料的这一特性，XRD 得以开展材料晶体特征研究。当 X 射线照射晶体中的晶格平面组时，会引发结构干涉现象。只有满足布拉格（Bragg）衍射条件，光束强度才会增强；而在非晶体材料中，由于相位差异导致 X 射线发生相减干涉，光束无法增强，因而几乎观察不到衍射现象。

XRD 技术的观测厚度范围在 100 - 1000Å（1Å = 10⁻¹⁰m），空间分辨率大于 10μm，检测下限为 1% 。凭借 XRD，可实现晶格参数测量、晶体尺寸与分布分析、材料晶体取向结构剖析、内部及残余应力测定、热膨胀系数计算、物相及成分识别、薄膜厚度检测等多项分析功能。

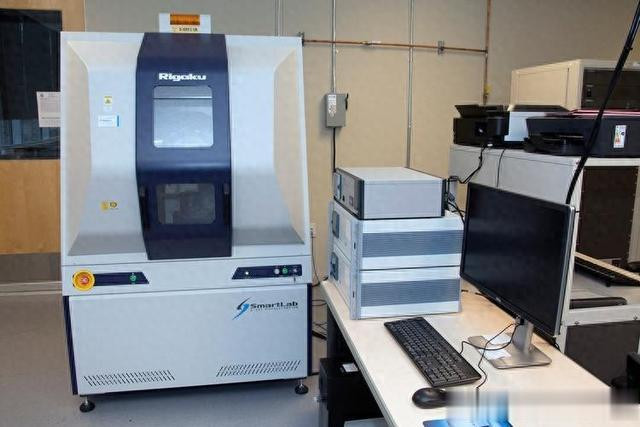

一套完整的 XRD 仪器由 X 射线产生器、测角计、样本台、检测器、光学器件以及计算机等部分构成。X 射线源主要分为密封管（功率 1 - 3kW）和旋转阳极（功率 18kW）两种类型。其工作过程为：加热阴极（钨）产生电子，电子在高电压作用下加速并撞击金属阳极靶（如铜、钼、铬、钴等），进而产生 X 射线。样本台具备压力、温度调控功能，同时可实现样本的倾斜与旋转操作。检测衍射 X 射线的设备有点检测器、线性位置敏感检测器和电荷耦合器件，其中点检测器一次仅能采集单一角度的衍射强度数据，而后两者相比点检测器在检测速度上更具优势。计算机则负责数据的收集与分析处理工作 。

拉曼光谱学

拉曼光谱学是一种基于光散射原理的分析技术，通过检测样本散射光相对入射光的频率变化，获取样本内化学键振动频率信息，进而实现物相转变分析。其工作机制基于光子与分子的相互作用：当强单色光源发出可见光至近红外频段的光子照射样本时，分子间化学键周围的电子分布会瞬间发生极化，分子吸收光子能量跃迁至基态与第一电子激发态间的非量子化 “虚拟态” 。当分子从该状态恢复至基态时，会释放出散射光，散射现象主要分为三类。其中，大部分散射光子能量与入射光子相同，这种情况被称为瑞利散射；仅有约 0.001% 的散射光子能量出现变化，即拉曼散射。在拉曼散射过程中，化学键的振动频率会对激发光频率产生调制作用。当散射光子频率低于入射光频率时，分子返回比初始态更高的能量级，此为斯托克斯散射；若散射光子频率高于入射光频率，分子则返回较低能量级，即反斯托克斯散射。由于斯托克斯散射信号通常更强，在实际应用中更具分析价值。拉曼光谱以波数（cm⁻¹）为单位，表征散射光与入射光的频率差值 。

拉曼光谱仪的核心组件包括光源、聚焦与光收集光学系统、检测器。为产生可检测的拉曼散射信号，需借助激光提供高强度入射光。常用的激光光源包括：离子激光器（波长 488.0nm 或 514.5nm）、氪离子激光器（530.9nm 或 647.1nm）、氦氖激光器（632.8nm）、半导体二极管激光器（782nm 或 830nm）以及 Nd/YAG 激光器（1064nm）。光学系统通常以 90° 角布置，用于分离激光源波长并聚焦收集散射光。该技术具备出色的空间分辨率，横向分辨率可达 1μm，光谱分辨率为 1cm⁻¹，检测深度覆盖数微米至数毫米范围。拉曼光谱学不仅适用于透明材料的深度剖析与定点分析，与拉曼显微镜联用后，还可实现线扫描成像，满足多样化的微观分析需求。

扫描探测显微镜

扫描探测显微镜（Scanning Probe Microscopy，简称 SPM）是一类具备高分辨率特性的仪器集合，包含多种不同类型的设备，主要用于精确测量材料表面形貌及其他表面物理化学性质。其核心工作原理是借助一个极为灵敏的探针，以极近的间距对样本表面进行逐点扫描。这种技术适用场景广泛，能够在空气、真空或液体等多种环境下对样本成像，可通过监测隧道电流确定探针与样本间距，或利用样本与探针原子间的吸引、排斥力获取表面信息，无论是绝缘材料还是导电固体样本均可适用 。

SPM 技术主要分为扫描隧道显微镜（Scanning Tunneling Microscopy，STM）和扫描力显微镜（Scanning Force Microscopy，SFM）两大类别。在 STM 的工作过程中，通过在样本与导电探针（通常为金属材质，与样本间距保持在 50 - 100Å）之间施加偏压，促使隧道电流产生。样本与压电转换器相连，便于探针进行扫描操作，同时依靠反馈控制系统维持探针与样本间的恒定距离。制造 STM 探针尖端的材料多样，例如采用电化学方法将钨加工至原子级尖锐程度，或者使用 Pt - Ir 合金（通过拉伸导线形成极细直径），后者因具备抗氧化特性，更适用于大型结构的成像；此外，硅、GaAs、Pt - Cr 等材料也常被应用。STM 成像原理基于隧道电流与探针 - 样本平均间距的依赖关系，图像还原的精准度受限于压电扫描器对表面电流变化的探测灵敏度，同时隧道电流大小还与物质局部电子密度相关，凭借这些特性，STM 成为测量样本表面粗糙度的重要技术手段 。

SFM 则是利用探针尖端与样本表面原子之间的范德华力（包含吸引力与排斥力）实现成像，与 STM 依赖隧道电流的机制截然不同。原子力显微镜（AFM）是 SFM 最常见的表现形式。SFM 探针尖端通常采用半导体批量生产工艺结合硅或氧化硅蚀刻技术制造，安装于弹性悬臂杆之上；也可借助聚焦离子束（Focused Ion Beam，FIB）铣削工艺制备超薄悬臂（厚度小于 1μm） ，所制探针尖端半径约 400Å，能够实现较高的横向分辨率。在 SFM 测量时，可选择探针扫描静止样本表面，或样本在静止探针下方移动的方式。为保证探针与样本间力的恒定，压电扫描器会实时调整两者间距。最常用的探针位移测量方法，是将激光束投射到悬臂背面的反射涂层上，反射光被位置敏感光敏二极管（PSPD）接收，PSPD 的输出信号作为反馈回路的输入，进而控制压电扫描器的动作，以此实现对样本表面形貌的精确测量 。

扫描电子显微镜

扫描电子显微镜（简称 SEM）通过利用聚焦电子束对样本进行光栅式扫描，检测二次电子与反散射电子，凭借出色的景深特性呈现样本表面图像。这一技术广泛应用于颗粒尺寸与分布分析、厚度及特征尺寸测量，以及微观形貌观察等领域。

当电子束作用于样本表面时，会引发一系列物理过程。电子束与样本原子相互作用，产生二次电子、反散射电子、俄歇电子、X 射线甚至可见光等多种信号，借助不同检测器可获取包含样本不同信息的图像，而 SEM 主要用于检测二次电子和反散射电子。反散射电子（BSE）是入射电子与样本中原子的原子核发生弹性碰撞后，以随机角度从样本表面射出的电子，其能量与主电子束相近（典型值为 20keV）。样本中元素的原子序数越高，产生的反散射电子数量越多。利用反散射现象对原子序数 Z 的依赖性，能够增强图像中低原子序数与高原子序数元素之间的对比度。二次电子则是由具有数千电子伏能量的电子束与样本原子的核外电子发生非弹性碰撞产生。碰撞过程中，电子束能量传递给样本原子的电子，当传递能量足以克服材料束缚时，数电子伏的电子会从略大于入射电子束作用区域的范围脱离样本并被检测到。若原子深度超过 50 - 500Å，二次电子在逸出过程中会遭受更多非弹性碰撞，难以抵达检测器。随着电子束能量增加，二次电子产额在达到约 1keV 的峰值后逐渐下降，且在元素原子序数的全范围内变化微弱。SEM 具备高达 500000 倍的放大能力，横向分辨率可达 1 - 50nm，分析深度覆盖数纳米至数微米。

一套完整的 SEM 检测系统由电子束源、电子束聚焦光学组件和电子检测器构成。传统 SEM 仪器通常需维持 10⁻⁵Torr 的真空环境，该真空条件既能减少气态粒子与电子束、出射电子及样本辐射之间的相互干扰，又能降低对样本的污染。如今，环境 SEM 已实现较高气压下的操作，可容纳潮湿样本并减轻绝缘样本的电荷积累，但会牺牲部分空间分辨率。SEM 的真空系统一般包含粗抽泵（机械泵，用于样品室初始抽真空）和液氮冷阱扩散泵或涡轮分子泵（用于获得高真空）。电子枪采用 V 形灯丝（常用钨材料制作）发射电子束，电子束经 1 - 30keV 电压加速后，依次通过由压缩透镜、消像散器、物镜和扫描线圈组成的透镜组。经过透镜聚焦的电子束直径可精细至 5 - 200nm，并最终聚焦于样本表面。通过选择合适的检测器收集二次电子或反散射电子，在变换器外壳施加微小负偏压去除部分二次电子后，将信号数字化处理，最终在计算机上生成并显示样本图像。

共焦显微镜

共焦显微镜作为一种先进的三维成像技术，其工作原理是将光束聚焦于样品极小的区域，反射光则通过小孔汇聚至检测器 。该技术操作简便且对样品无损，常用于获取高质量的三维图像。尽管在空间分辨率上，共焦显微镜不及扫描电子显微镜（SEM）、扫描隧道显微镜（STM）和扫描力显微镜（SFM），但它具备独特优势。相较于 SEM，共焦显微镜无需真空或高压环境；与 STM、SFM 相比，其对样品平整度要求较低，使用更为便捷。

相较于传统光学显微镜，共焦显微镜在深度分辨、分辨率、图像清晰度和信噪比等方面表现出色，其纵向分辨率可达 5nm，横向分辨率低至 0.2μm 。在进行表面分析时，共焦显微镜先对未聚焦光线进行空间过滤，随后通过透镜将光束聚焦到样品表面，反射光再次经透镜后，利用检测器前的小孔筛选出聚焦光线。多数情况下，光学部件保持固定，通过移动样品载台实现聚焦光束对样品的扫描。

共焦显微镜可在大气压力下运行，极大简化了检测设备构成。其核心组件包括光源、透镜和检测器。光源可选用激光或由氙灯、卤灯产生的白光；物镜与常规光学显微镜通用；最常用的检测器为光电倍增管（PMT）和电荷耦合器件（CCD）摄像机，检测数据经计算机处理后构建出三维图像 。部分共焦仪器在光束分离器和物镜间设置尼普科盘，该盘为不透光材质，表面分布着螺旋排列的矩形孔，旋转时以光栅模式扫描样品各部分，检测器通过监测每个小孔透过光线的亮度完成图像采集。

X 射线光电子能谱分析

X 射线光电子能谱学（XPS），又称化学分析电子能谱（ESCA），是一种高灵敏度检测技术。它通过 X 射线照射样品，使样品发射光电子，光电子能量与电子结合能相关，能在最小程度损伤样品的前提下，提供元素组成及化学状态信息 。XPS 可对样品表面 5 - 10Å 深度范围进行无损分析，检测灵敏度达单分子层的 0.1%。

在 XPS 检测过程中，当入射 X 射线能量高于电子结合能时，样品表面会发射光电子，这些光电子来自原子特定轨道。每种元素在特定氧化态下，从一个或多个轨道发射的电子具有独特结合能，可作为元素识别特征。功函数由样品表面组成和光谱仪决定，代表电子逸出表面需克服的能量，因其数值远小于结合能，多数情况下可忽略不计。结合能通过入射 X 射线能量减去光电子动能计算得出，XPS 光谱中的特征峰对应样品中的元素，峰强度与检测到的电子数量成正比。

XPS 不仅能确定元素种类，还可分析元素化学状态，同一元素不同化学状态在 XPS 峰的结合能上表现出特征性偏移 。一套 XPS 设备主要由至少一个 X 射线源、能量分析仪和置于超高真空（
